Tiện ích Thoát nước đô thị
Gồm 4 mô đun
+ Rải hố ga: Rải block hố ga lên bình đồ. Block tự động Align theo phương đường tim hố ga
+ Rải cao độ hố ga: Cao độ hố ga rải tự động, chiều cao cao độ tự chọn
+ Điền tên hố ga: Tên hố ga được điền từ Excel, chương trình tự động đọc Excel ghi vào cad
+ Điền cao độ hố ga: Cao độ đỉnh, cao độ đáy hố ga được đọc từ file Excel và ghi vào Cad
Lưu ý: Khi có sự thay đổi cao độ hố ga, chỉ cần thay đổi Excel, rồi dùng môđun điền cao độ hố ga, toàn bộ cao độ sẽ được cập nhật chính xác trong 2 giây
I. Mô đun RHG: Rải hố ga
Có 3 phương pháp rải hố ga
+ Rải tự động: Nhập đường tim hố ga, Nhập điểm bắt đầu rải, nhập khoảng cách hố ga, kéo rê chuột tới đâu —>rải tới đó
+ Rải thủ công bằng cách Pick. Nghĩa là bạn Pik ở đâu, sẽ rải hố ga ở đó. Phương pháp rải này được khuyến khích khi rải qua đường cong tại nút, tức là bạn thường rải ở TĐ, TC và P
+ Rải tự động bằng Excel: Bạn mở file Excel, Chọn bôi đen vào các khoảng cách lẻ. Chương trình tự động đọc khoảng cách lẻ và rải hố ga theo khoảng cách lẻ đó.

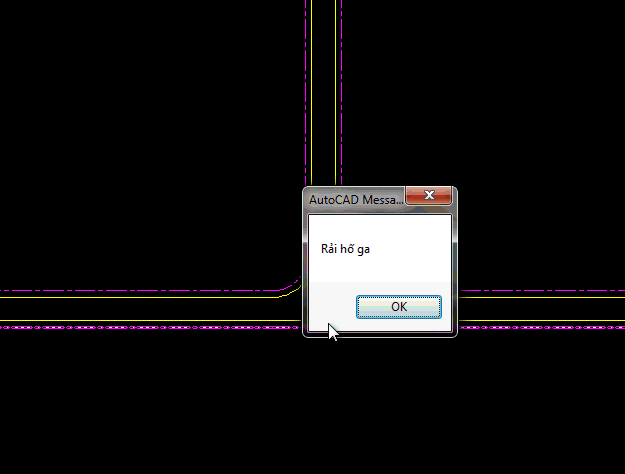

1. Rải tự động
Hình 1: Rải tự động trên phương thẳng

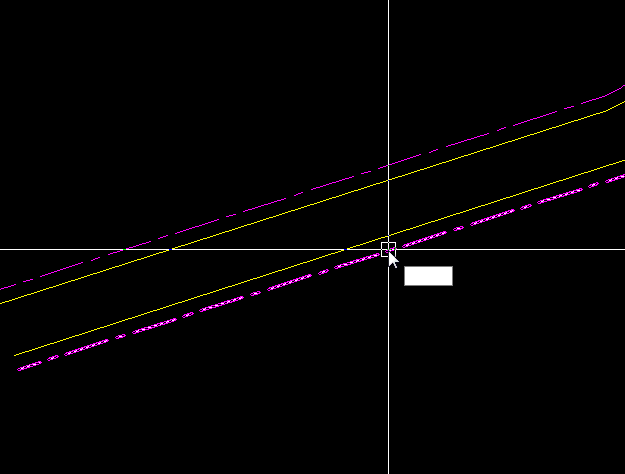

Hình 2: Rải tự động trên phương nghiêng

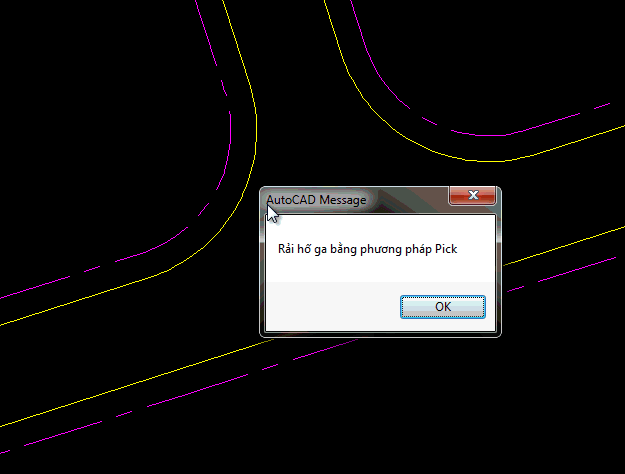

2. Rải bằng phương pháp Pick
Pick ở đâu thì hố ga bố trí và align ở đó

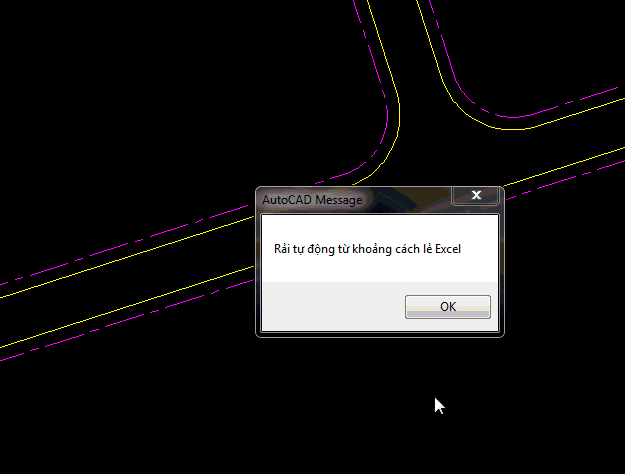

3. Rải tự động với khoảng cách hố ga đọc từ file Excel đang mở +
+ Mở file excel có số liệu khoảng cách lẻ các hố ga
+ Bôi đen chọn các ô có giá trị khoảng cách lẻ
+ Trong Cad,
(1) Dùng lệnh RHG –
(2) Tùy chọn P phương pháp rải : Chọn Excel
(3) Chọn đường tim hố ga
(4) Chọn điểm bắt đầu rải
(5) Chọn hướng rải. Nếu điểm bắt đầu là điểm đầu hay điểm cuối của đường tim thì không nhập bước nầy.

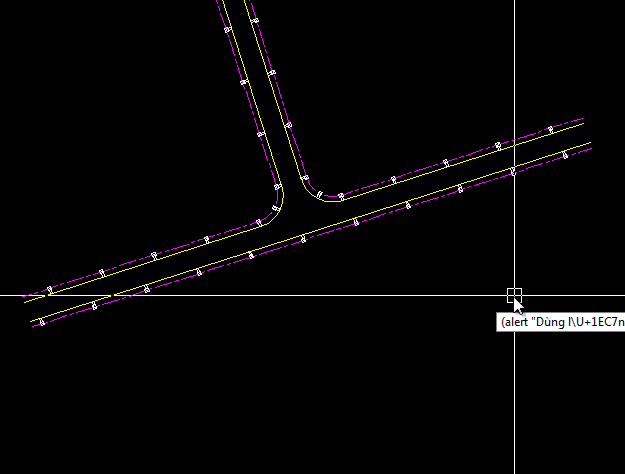

II. Mô đun Rải cao độ
Block cao độ (Tên HG, cao độ đan, cao độ đáy hố ga) được rải trên bình đồ
+ Bước 1: Lệnh RCD
+ Bước 2: Nhập thông số vào hộp thoại (Khoảng cách tới hố ga, cao độ chữ…)
+ Bước 3: Chọn các Block hố ga (được rải từ mô đun Rải Hố Ga)
Chương trình tự động quay block cao độ theo Block hố ga.
Ghi chú: Có thể dùng lệnh FS, GetSel, SSX…của Express để chọn nhanh block hố ga ở Bước 3

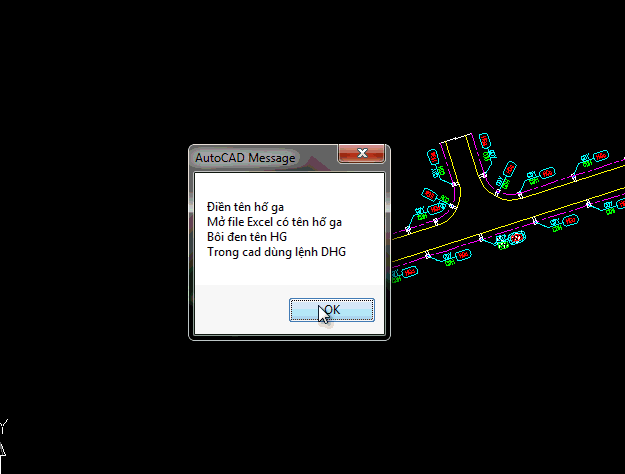

III. Mô đun điền hố ga
Sau khi rải Block cao độ, các thuộc tính tên hố ga, cao độ đỉnh, cao độ đáy HG đang ở mặc định HGa, CDY, CDH. Bây giờ, ta cần ghi tên Hố ga vào block cao độ. Mô đun nầy sẽ thực hiện nhiệm vụ trên
+ Bước 1: Mở file Excel có tên hố ga
+ Bước 2: Bôi đen, chọn vùng Excel chứa tên hố ga
+ Bước 3: Trong cad, bấm lệnh DHG
+ Bước 4: Chọn block cao độ mẫu. Sở dĩ có bước này vì có thể block cao độ trong bản vẽ có nhiều (chẳng hạn bên trái và bên phải bạn có 2 block khác nhau). Tùy chọn Phạm vị (All: Chương trình điền toàn bộ cao độ trong bản vẽ; Vùng: Chỉ điền tên hố ga trong phạm vi bạn chọn)

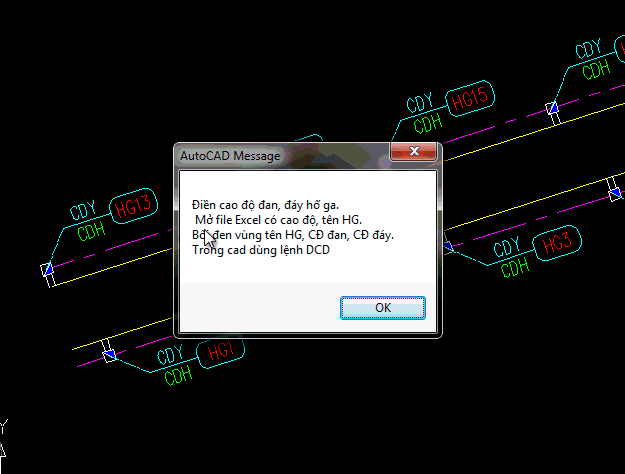

IV. Mô đun điền cao độ
Vấn đề cuối cùng là điền cao độ thiết kế đan, đáy hố ga vào bản vẽ bình đồ thoát nước. Mô đun DCD thực hiện điều nầy trong 2 giây.
+ Bước 1: Mở Excel file có tính toán cao độ đỉnh, cao độ đáy, tên HG (Lưu ý: Cột A chứa tên HG, Cột C chứa cao độ thiết kế đan, Cột D chứa cao độ thiết kế đáy hố ga)
+ Bước 2: Quét qua vùng Excel có tên HG, cao độ đan, cao độ đáy
+ Bước 3: Trong cad dùng lệnh DCD
